RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门

Nick · 5月30日 · 2022年 · · 本文7187字 · 阅读18分钟262

RabbitMQ项目使用集群的好处

1. 扩展规模

◆ 般的基础架构中,单机扩容(Scale-Up)很难实现
◆ 需要扩容时尽量使用扩展数量实现(Scale-Out)
◆ RabbitMQ集群可以方便地通过Scale-Out扩展规模

2. 数据冗余

◆ 对于单节点RabbitMQ,如果节点宕机,内存数据丢失
◆ 对于单节点RabbitMQ,如果节点损坏,磁盘数据丢失
◆ RabbitMQ集群可以通过镜像队列,将数据冗余至多个节点.

3. 高可用

◆ 如果单节点RabbitMQ宕机,服务不可用
◆ RabbitMQ集群可以通过负载均衡,将请求转移至可用节点

RabbitMQ集群搭建

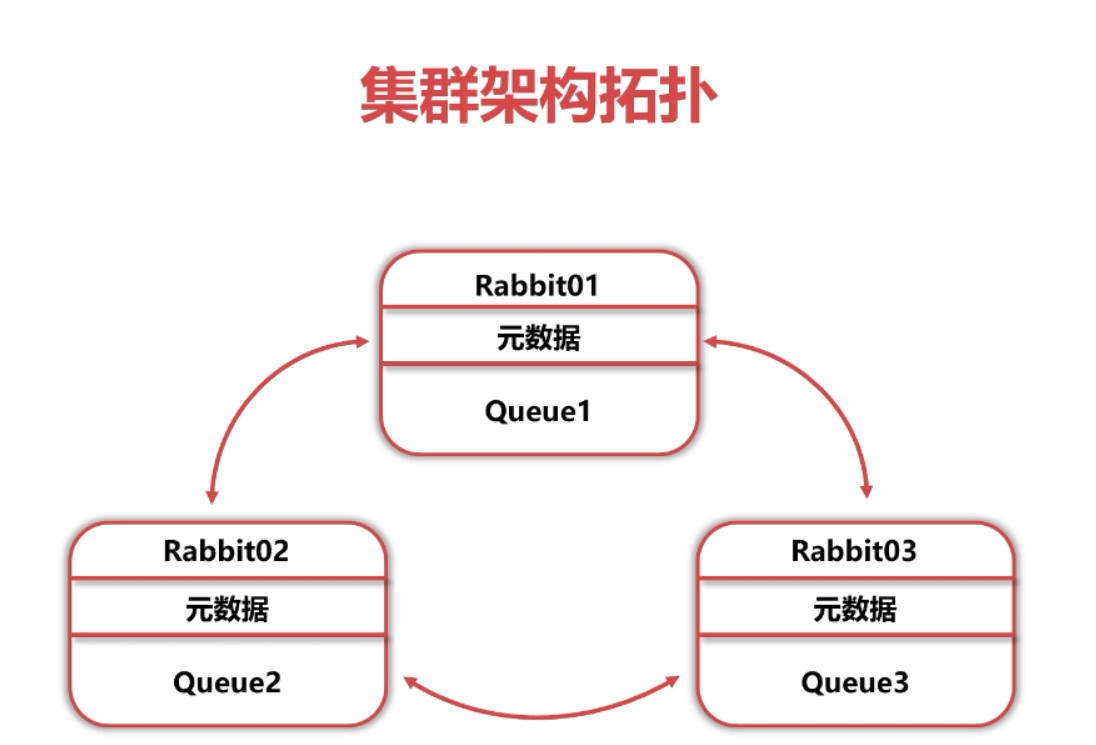

RabbitMQ集群原理

◆ 多个RabbitMQ单节点,经过配置组成RabbitMQ集群
◆ 集群节点之间共享元数据,不共享队列数据(默认)
◆ RabbitMQ节点数据互相转发,客户端通过单一节点可以访问所有数据.
RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

RabbitMQ集群搭建步骤

◆ 设置主机名或host,使得节点之间可以通过名称访问
◆ 安装RabbitMQ单节点
◆ 复制Erlang cookie
◆ 启动RabbitMQ并组成集群

单节点安装Rabbitmq

  1. 设置主机名称
    hostnamectl set-hostname master.localdomain

  2. 在hosts文件中,前两行里加入主机名称
    vi /etc/hosts

    127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4 master
    ::1         localhost localhost.localdomain localhost6 localhost6.localdomain6 master
  3. 安装epel
    sudo yum install epel-release -y

  4. 安装erlang
    sudo yum install erlang -y

  5. 安装socat
    yum install socat -y

  6. 安装wget
    yum install wget -y

  7. 下载rabbitmq安装包

    mkdir -p /apps/rabbitMQ/
    cd /apps/rabbitMQ/
    wget  https://github.com/rabbitmq/rabbitmq-server/releases/download/v3.8.8/rabbitmq-server-3.8.8-1.el8.noarch.rpm
  8. 导入rabbitmq密钥
    rpm -import https://www.rabbitmq.com/rabbitmq-release-signing-key.asc

  9. 安装rabbitmq
    rpm -ivh --nodeps rabbitmq-server-3.8.8-1.el8.noarch.rpm
    rpm -ivh rabbitmq-server-3.8.8-1.el8.noarch.rpm

  10. 管理rabbitmq服务
    systemctl start rabbitmq-server
    systemctl stop rabbitmq-server
    systemctl status rabbitmq-server

  11. 启用管控台插件
    rabbitmq-plugins enable rabbitmq_management

  12. 关闭系统防火墙
    systemctl stop firewalld.service
    systemctl disable firewalld.service

  13. 添加测试账户

    rabbitmqctl add_user test test
    rabbitmqctl set_user_tags test administrator
    rabbitmqctl set_permissions -p / test ".*" ".*" ".*"

配置四台主机通过主机名访问:

vim /etc/hosts

192.168.166.134 master
192.168.166.135 salve1
192.168.166.136 salve2
192.168.166.137 salve3

复制Erlang cookie

  1. 需要停掉服务器的rabbitMQ的服务(如果没有停掉的话,Erlang的cookie是再被占用的)
    systemctl stop rabbitmq-server

  2. 修改.erlang.cookie权限
    cat /var/lib/rabbitmq/.erlang.cookie
    chmod 777 /var/lib/rabbitmq/.erlang.cookie

  3. 将主节点的.erlang.cookie文件传输至集群所有节点
    scp /var/lib/rabbitmq/.erlang.cookie root@salve1:/var/lib/rabbitmq/.erlang.cookie
    scp /var/lib/rabbitmq/.erlang.cookie root@salve2:/var/lib/rabbitmq/.erlang.cookie
    scp /var/lib/rabbitmq/.erlang.cookie root@salve3:/var/lib/rabbitmq/.erlang.cookie

  4. 复原.erlang.cookie权限
    chmod 400 /var/lib/rabbitmq/.erlang.cookie

  5. 加入集群

    # 所有节点启动rabbitmq
    systemctl start rabbitmq-server
    # 在非主节点上执行以下命令
    rabbitmqctl stop_app
    rabbitmqctl join_cluster --ram rabbit@master
    rabbitmqctl start_app
  6. 打开master管控台
    http://192.168.166.134:15672

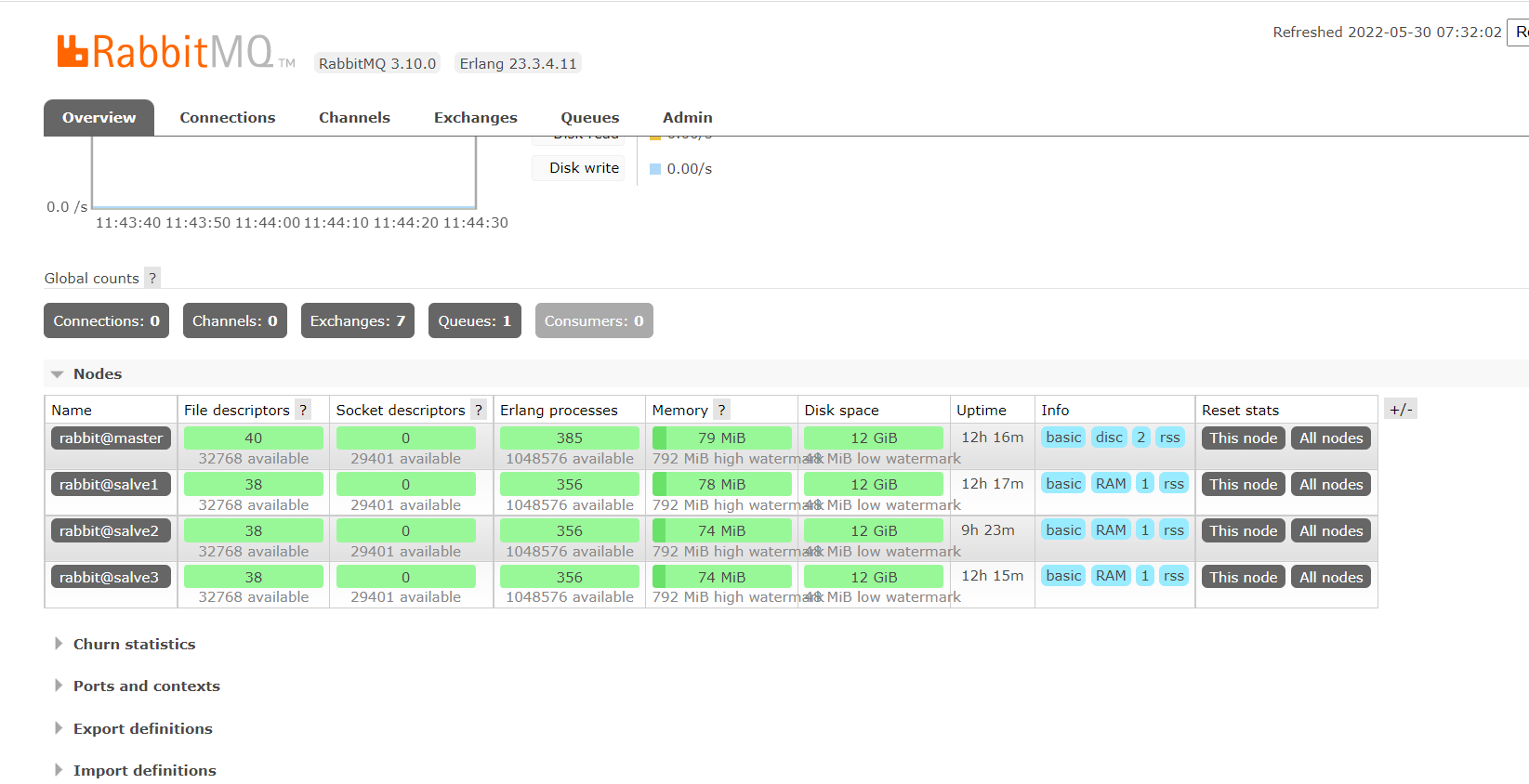

    可以看到所有节点的状态
    RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

以上RabbitMQ集群解决了 高可用的 问题

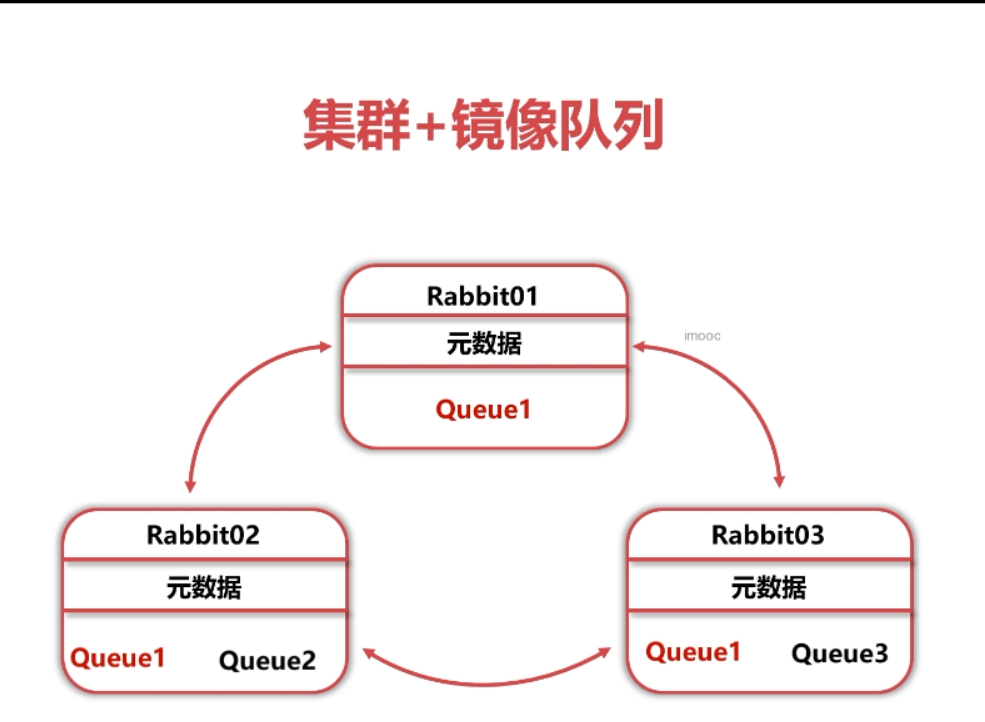

集群镜像队列原理

RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

集群镜像队列设置方法

◆ 搭建集群
◆ 使用set policy 命令设置镜像队列策略
rabbitmqctl set
policy [-p Vhost] Name Pattern Definition [Priority]
rabbitmqctl set_ policy Vhost 策咯名称 正则表达式 策略定义 优先级

Definition:策略定义

◆ ha-mode:指明镜像队列的模式
all:表示在集群中所有的节点上进行镜像
exactly:表示在指定个数的节点上进行镜像,节点的个数由ha-params指定
nodes:表示在指定的节点上进行镜像,节点名称通过ha-params指定

◆ ha-params: ha-mode模式需要用到的参数
◆ ha-svnc-mode:进行队列中消息的同步方式,有效值为automatic和manual

设置镜像队列策略案例:

◆ 匹配所有队列,并将镜像配置到集群中的所有节点
rabbitmqctl set_policy ha-all "^" '{"ha-mode":"all"}'

◆ 名称以"two"开始的队列镜像到群集中的任意两个节点
rabbitmqctl set_policy ha-two "^two." '{"ha-mode" :" exactly" ,"ha-params":2,"ha-sync-mode":" automatic}'

◆ 以" node"开头的队列镜像到集群中的特定节点
rabbitmqctl set_policy ha-nodes "^ nodes." '{"ha-mode":" nodes" ,"ha-params" :["rabbit@nodeA", "rabbit@nodeB"]}'

将镜像配置到集群中的所有节点

我们选择使用匹配所有队列
在主节点中:
rabbitmqctl set_policy ha-all "^" '{"ha-mode":"all"}'

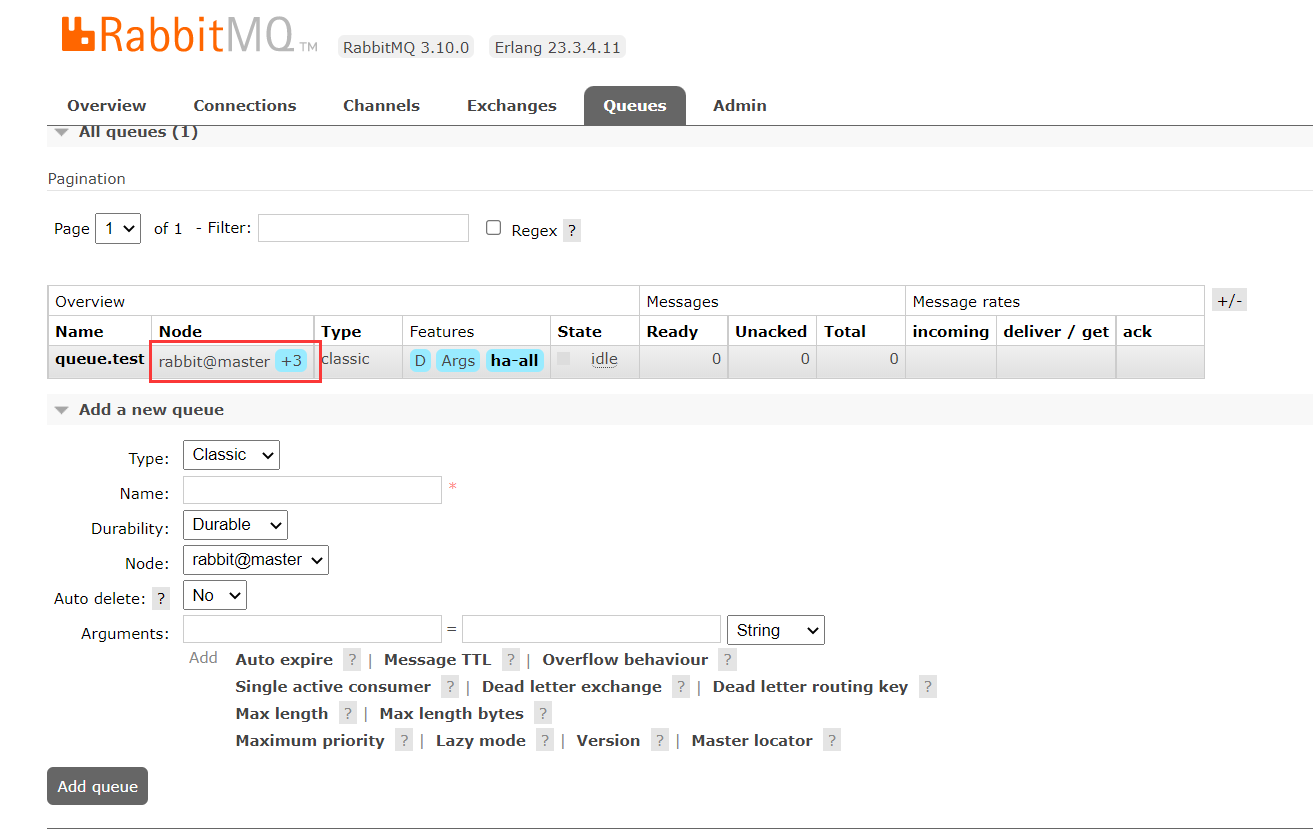

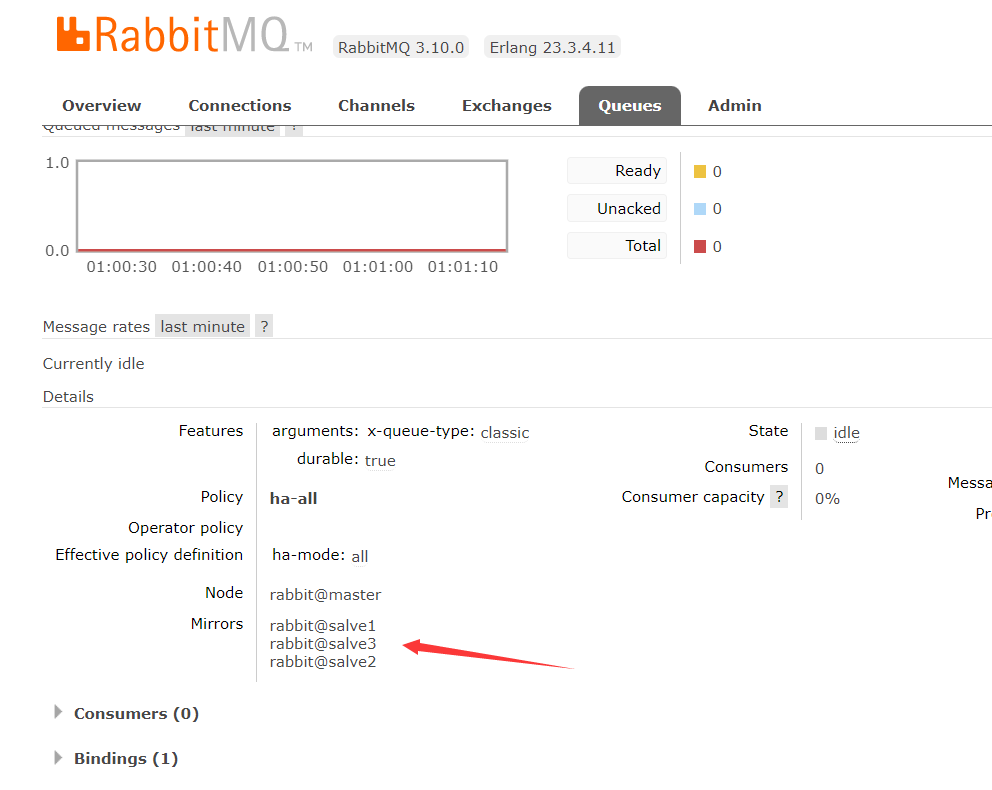

设置完后,会将队列数据保存在多个节点结果如下
RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客
RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客
RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

以上RabbitMQ集群+镜像队列解决了 数据冗余的 问题

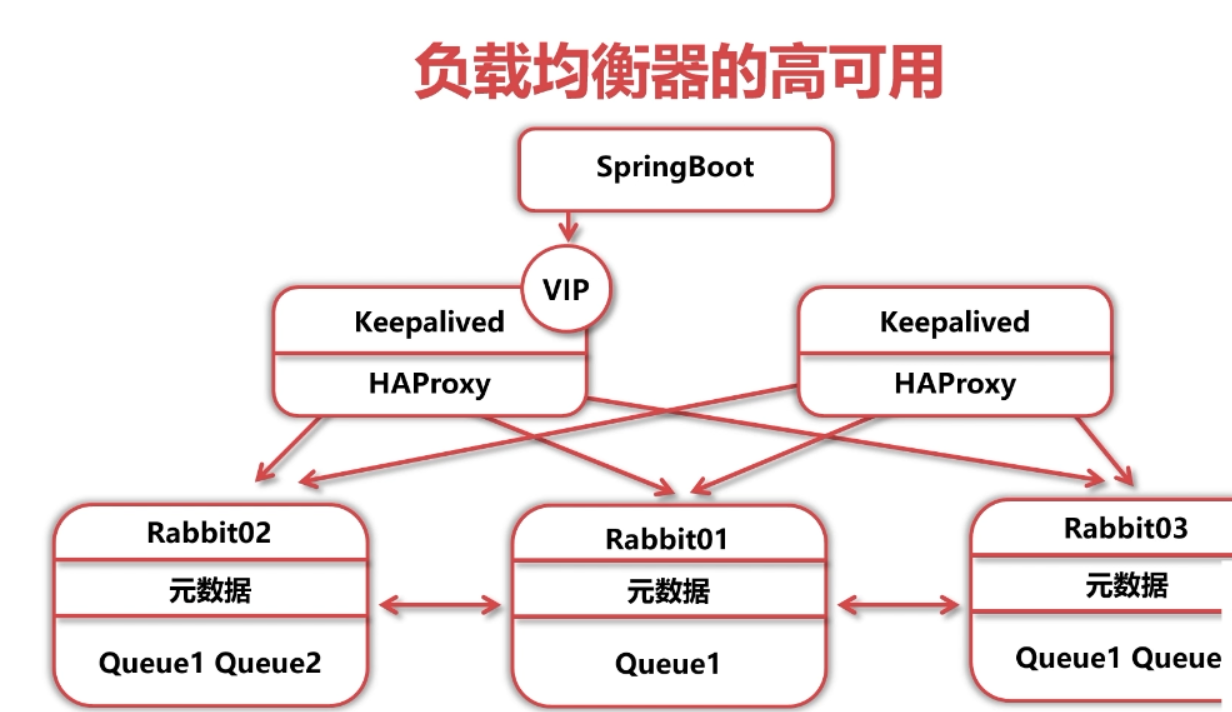

HAproxy+ Keepalived高可用集群搭建

HAproxy+ Keepalived直接在master和salve1结点上搭建

实现高可用的方式

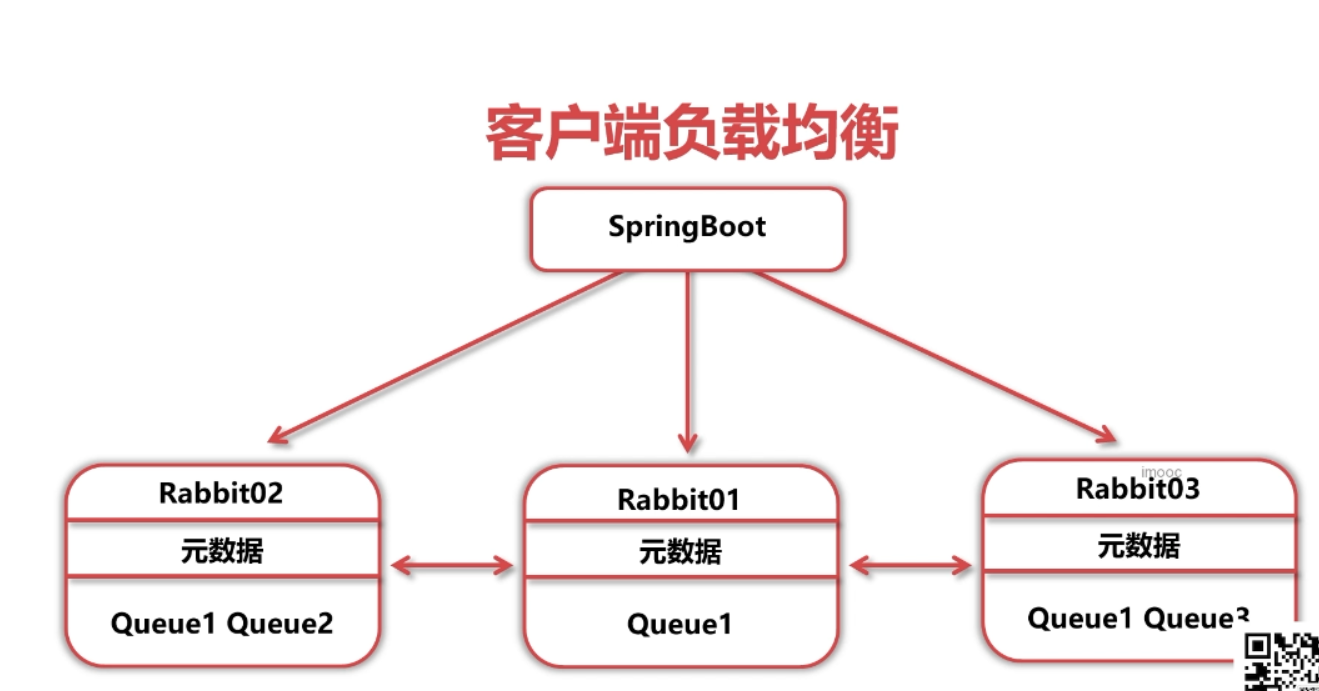

◆ 客户端负载均衡
RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

客户端负载均衡设置方法
直接在SpringBoot配置文件中设置多个地址
spring.rabbitmq.addresses= 127.0.0.1, 127.0.0.2, 127.0.0.3

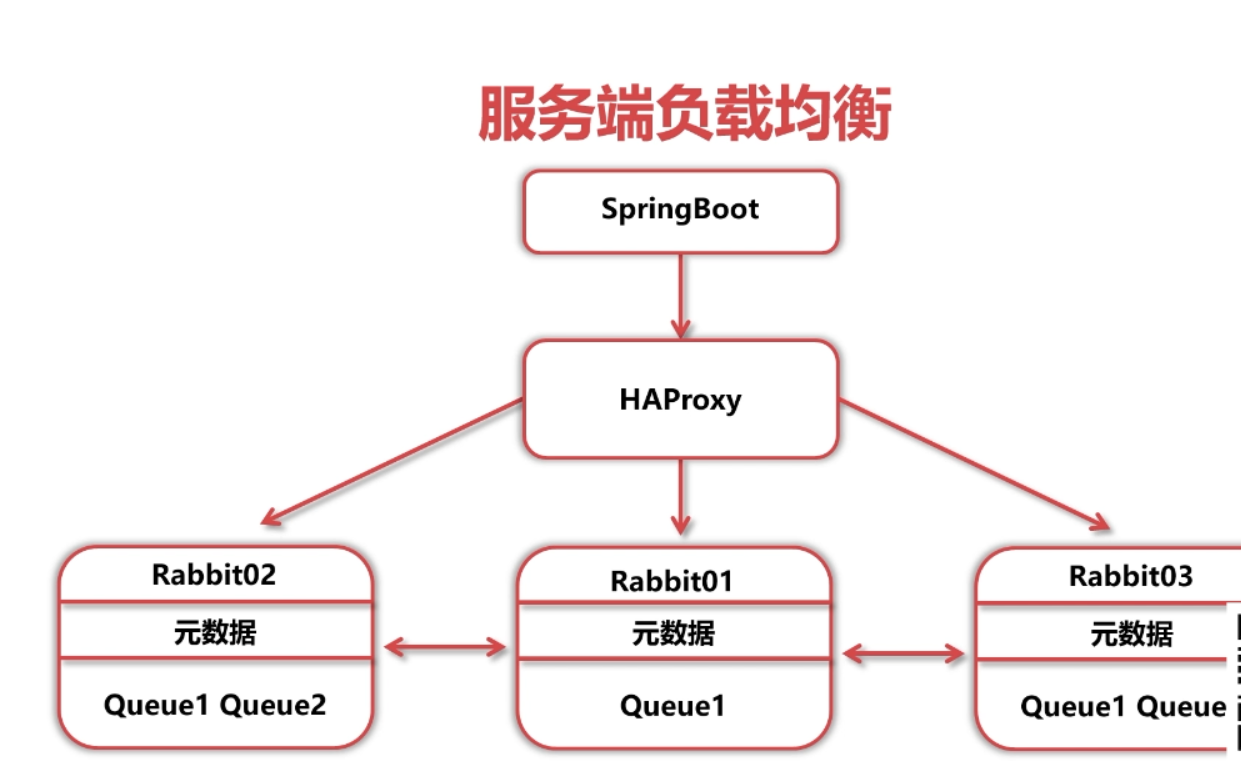

◆ 服务端负载均衡
RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

HAProxy简介

◆ HAProxy是一款提供高可用性、负载均衡以及基于TCP和HTTP应用的代理软件
◆ HAProxy适用于那些负载较大的web站点
◆ HAProxy可以支持数以万计的并发连接.

HAProxy配置方法

可以新建一台虚拟机进行搭建,我就直接在master节点上配置HAProxy
◆ 安装HaProxy
yum install haproxy -y

◆ 编辑hosts,使得haproxy能够通过主机名访问集群节点
vi /etc/hosts
192.168.166.134 master
192.168.166.135 salve1
192.168.166.136 salve2
192.168.166.137 salve3

◆ 编辑haproxy配置文件
vi /etc/haproxy/haproxy.cfg

global
    # 日志输出配置、所有日志都记录在本机,通过 local0 进行输出
    log 127.0.0.1 local0 info
    # 最大连接数
    maxconn 4096
    # 守护模式
    daemon
# 默认配置
defaults
    # 应用全局的日志配置
    log global
    # 使用4层代理模式,7层代理模式则为"http"
    mode tcp
    # 日志类别
    option tcplog
    # 不记录健康检查的日志信息
    option dontlognull
    # 3次失败则认为服务不可用
    retries 3
    # 每个进程可用的最大连接数
    maxconn 2000
    # 连接超时
    timeout connect 5s
    # 客户端超时
    timeout client 120s
    # 服务端超时
    timeout server 120s
# 绑定配置
listen rabbitmq_cluster
    # 绑定端口,需要不被占用的端口
    bind :5671
    # 配置TCP模式
    mode tcp
    # 采用加权轮询的机制进行负载均衡
    balance roundrobin
    # RabbitMQ 集群节点配置
    server master master:5672 check inter 5000 rise 2 fall 3 weight 1
    server salve1 salve1:5672 check inter 5000 rise 2 fall 3 weight 1
    server salve2 salve2:5672 check inter 5000 rise 2 fall 3 weight 1
    server salve3 salve3:5672 check inter 5000 rise 2 fall 3 weight 1
# 配置监控页面
listen monitor
    bind *:8100
    mode http
    option httplog
    stats enable
    stats uri /rabbitmq
    stats refresh 5s

◆ 设置seLinux(需要开放Linux的一些限制)
sudo setsebool -P haproxy_connect_any=1

◆ 关闭防火墙
systemctl stop firewalld.service
systemctl disable firewalld.service

◆ 启动haproxy
systemctl start haproxy

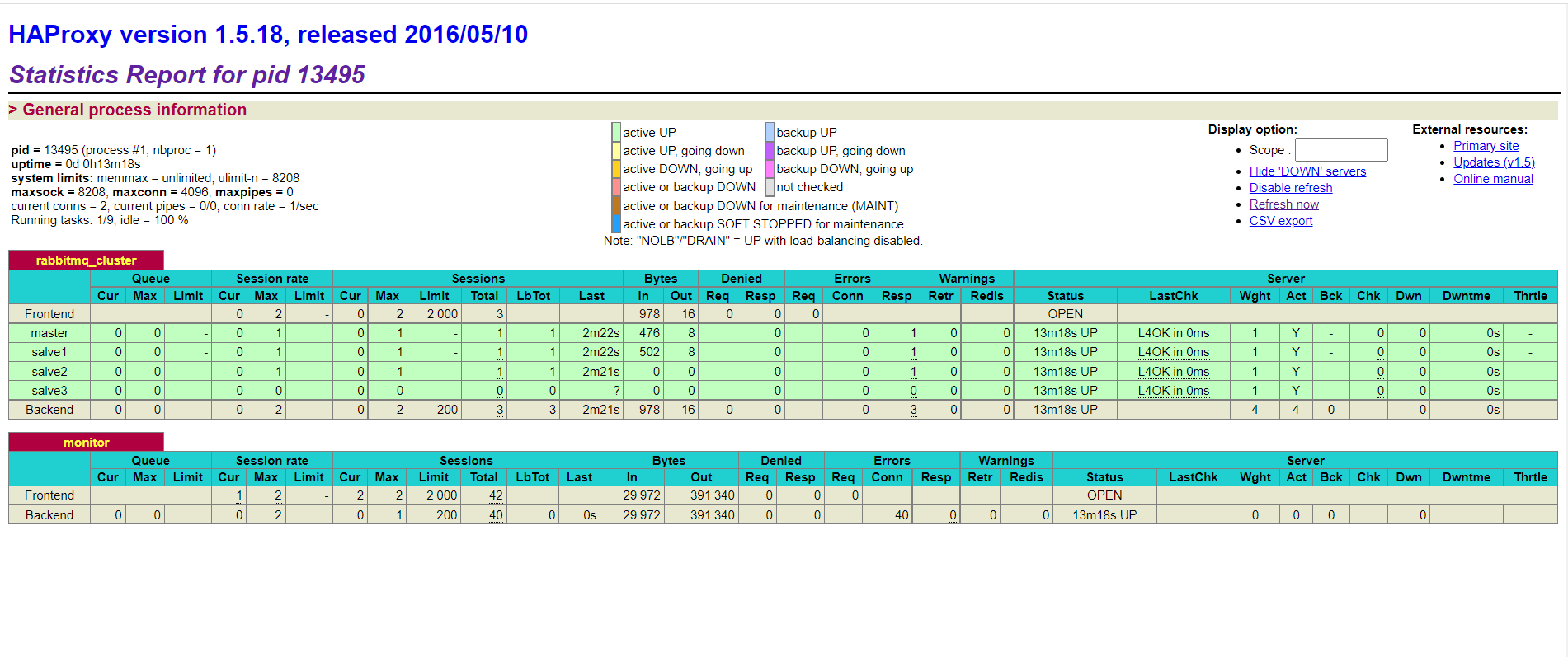

◆ 进入web监控界面
ip:8100/rabbitmq
http://192.168.166.134:8100/rabbitmq
RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

问题:HaProxy挂了怎么办?
◆ 再用一层负载均衡,不能解决问题,因为最后一层机器永远有风险
◆ 使用Virtual IP (VIP, 虚拟IP) 解决问题

Keepalived简介

◆ 高性能的服务器高可用或热备解决方案
◆ 主要来防止服务器单点故障的发生问题
◆ 以VRRP协议为实现基础,用VRRP协议来实现高可用性
RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

keepalived配置(两个节点都需要)
  1. 安装keepalived
    yum install keepalived -y

  2. 编辑keepalived配置文件
    vi /etc/keepalived/keepalived.conf

主机配置文件:(主节点)

! Configuration File for keepalived
global_defs {
    router_id master
    vrrp_skip_check_adv_addr
    vrrp_strict
    vrrp_garp_interval 0
    vrrp_gna_interval 0
}
vrrp_script chk_haproxy {
    script "/etc/keepalived/haproxy_check.sh" ##执行脚本位置
    interval 2 ##检测时间间隔
    weight -20 ##如果条件成立则权重减20
}
vrrp_instance VI_1 {
    # 配置需要绑定的VIP和本机的IP
    state MASTER
    interface ens33
    virtual_router_id 28
    # 本机IP
    mcast_src_ip 192.168.166.134
    priority 100
    advert_int 1
    # 通信之间设置的用户名和密码
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    # 虚拟IP
    virtual_ipaddress {
        192.168.166.238
    }
    # 健康检查
    track_script {
        chk_haproxy
    }
}

热备机配置文件:(从节点)

global_defs {
    router_id salve1
    vrrp_skip_check_adv_addr
    vrrp_strict
    vrrp_garp_interval 0
    vrrp_gna_interval 0
}
vrrp_script chk_haproxy {
    script "/etc/keepalived/haproxy_check.sh" ##执行脚本位置
    interval 2 ##检测时间间隔
    weight -20 ##如果条件成立则权重减20
}
vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 28
    mcast_src_ip 192.168.166.135
    priority 50
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        192.168.166.238
    }
    track_script {
        chk_haproxy
    }
}
  1. 健康检测脚本
    vi /etc/keepalived/haproxy_check.sh
#!/bin/bash
COUNT=`ps -C haproxy --no-header |wc -l`
if [ $COUNT -eq 0 ];then
    systemctl start haproxy
    sleep 2
    if [ `ps -C haproxy --no-header |wc -l` -eq 0 ];then
        systemctl stop keepalived
    fi
fi
  1. 修改健康检测脚本执行权限
    chmod +x /etc/keepalived/haproxy_check.sh

  2. 启动keepalived
    systemctl start keepalived

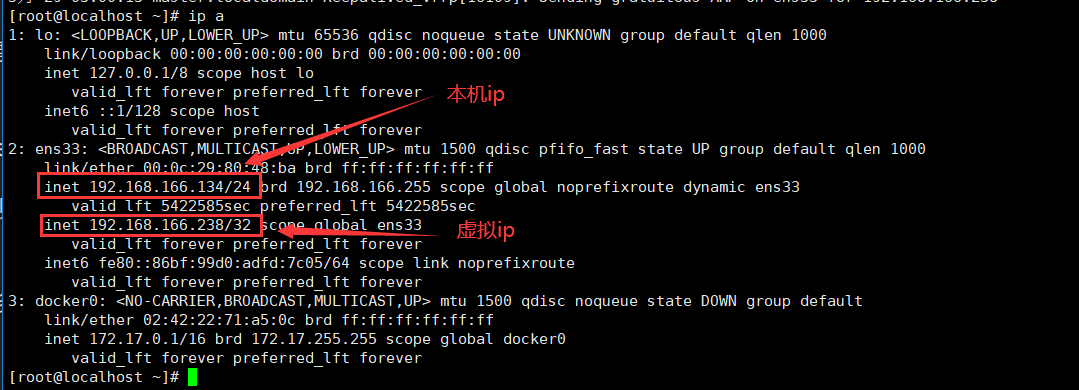

    启动后发现主节点ip中多了一个虚拟ip,而从节点没有

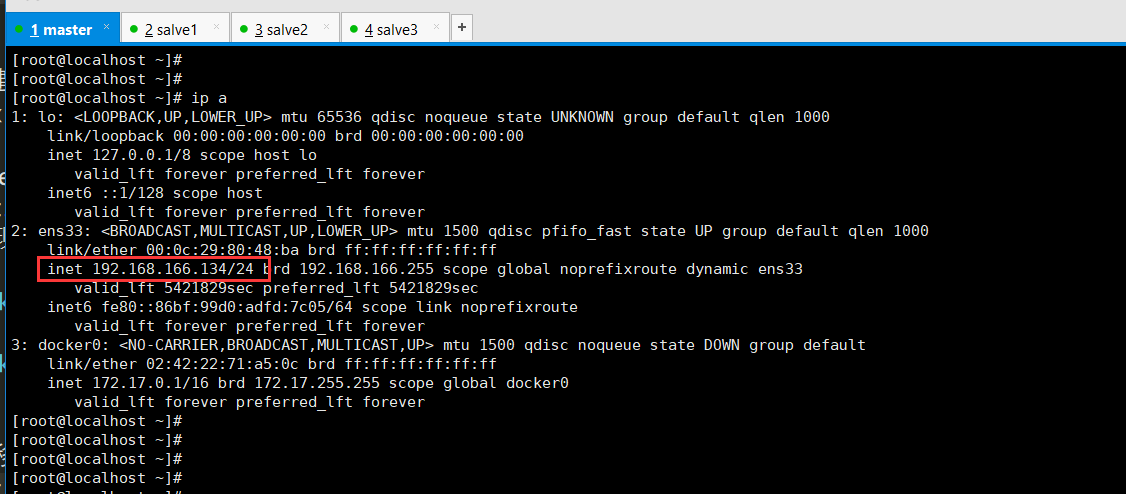

    主节点ip:
    RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

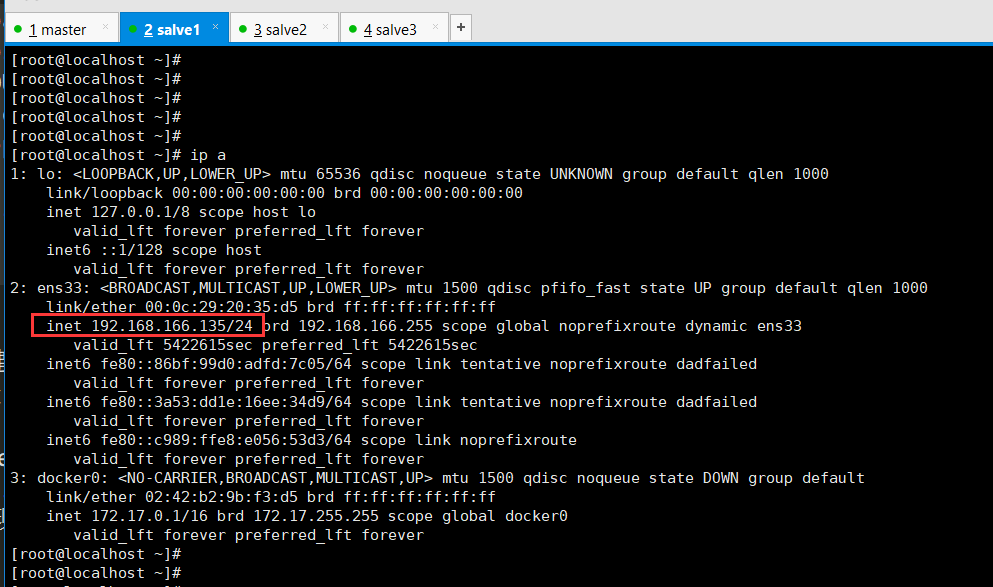

从节点ip:
RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

  1. 做故障转移实验时,关闭keepalived即可
    systemctl stop keepalived
    关闭主节后发现从节点ip中多了一个虚拟ip,而主节点虚拟ip消失了
    主节点ip:
    RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

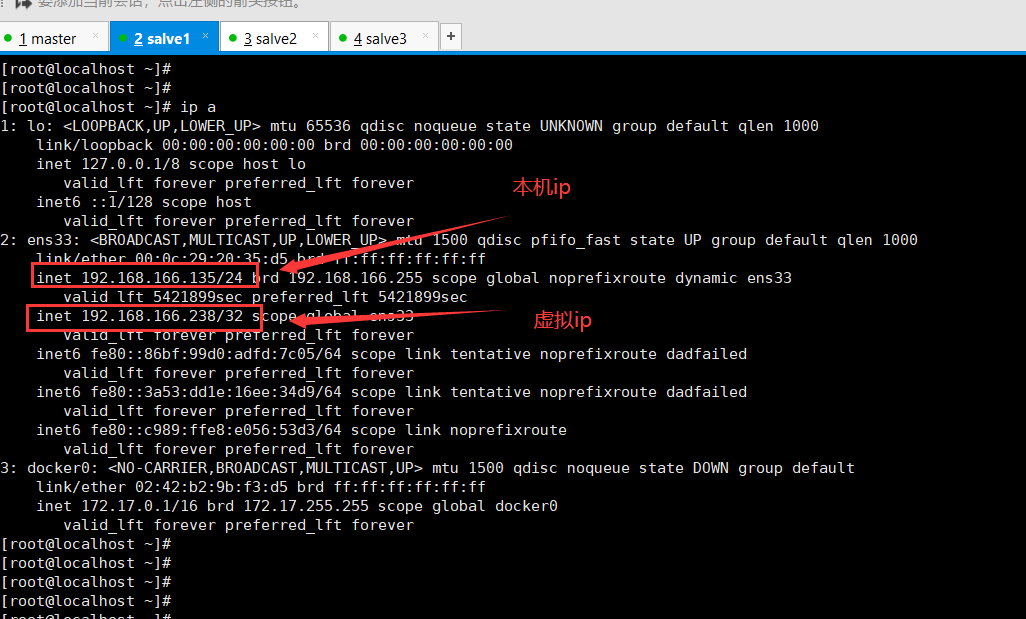

从节点ip:
RabbitMQ学习笔记(五)——RabbitMQ集群搭建&入门-左眼会陪右眼哭の博客

总结

◆ RabbitMQ集群 + 镜像队列 + HAproxy + Keepalived可以同时解决RabbitMQ的可扩展、数据冗余、高可用.
◆ 在使用客户端负载均衡时,可以省去HAproxy+ Keepalived

RabbitMQ集群间通信

问题:如果两个集群间处于异地,需要通讯会有以下问题
◆ 由于异地网络延时,异地RabbitMQ和业务应用之间很难建立网络连接
◆ 由于异地网络延时,异地RabbitMQ之间很难建立集群
◆ 此时如果异地RabbitMQ之间需要共享消息,需要使用集群间通信机制

RabbitMQ集群间通信方法

Federation(联邦)

Federation简介:
◆ 通过AMQP协议,使用一个内部交换机,让原本发送到一个集群的消息转发至另一个集群
◆ 消息可以从交换机转发至交换机,也可以由队列转发至队列
◆ 消息可以单向转发,也可以双向转发

Federation设置方法
◆ 启用Federation插件
rabbitmq-plugins enable rabbitmq_federation_management
◆ 使用管控台具体配置Federation

具体使用的时候再查文档

◆Shovel (铲子)

Federation简介:
◆ Shovel可以持续地从一 个broker拉取消息转发至另一个broker
◆ Shovel的使用较为灵活,可以配置从队列至交换机从队列至队列,从交换机至交换机

Shovel设置方法
◆ 启用插件
rabbitmq-plugins enable rabbitmq shovel management
◆ 使用管控台具体配置Shovel

具体使用的时候再查文档

总结

◆ Federation和Shovel都是在broker之间转发/共享消息的方法
◆ Federation只能在交换机之间或者队列之间转发消息
◆ Shovel更加灵活,可以在交换机和队列之间转发消息

经验和小结

实际开发经验

◆ 体系架构升级的根本原因是需求
◆ 不要盲目升级更高级的架构,更高级的架构意味着对运维有更高的要求
◆ 多思考架构拓扑,形成更好的架构思维

小结

◆ 为了追求规模的扩展性,搭建RabbitMQ集群
◆ 为了追求数据的冗余,使用RabbitMQ集群镜像队列
◆ 为了RabbitMQ服务高可用,使用了服务端的负载均衡技术
◆ 为了跨地域传送消息,学习了跨broker通信技术
